trabajo estruc isostáticas

fotografia mostrando una viga

13 de sep de 2009

trabajo estruc isostáticas

Esta imagen muestra una viga apoyando a un puente peatonal en cu. 13 de sep de 2009

trabajo estruc isostáticas

fotografía 2 mostrando una armadura de acero en el centro de conveciones

trabajo estruc isostáticas

fotografia tomada centro de convenciones mostrando una armadura de acero.

13 de sep de 2009

trabajo estruc isostáticas

se muestra la fotografía de una armadura en el centro de convenciones, donde dicha armadura se aprecia muy bien de el interior y parte lateral de la misma.
13 de sep de 2009

trabajo estruc isostáticas

Fotografía tomada en centro de convenciones mostrando un marco de una entrada antigua.

13 de sep de 2009

trabajo estruc isostáticas

Fotografia tomada en ciudad universitaria mostrando un marco.

14 de sep de 2009.

trabajo estruc isostáticas

fotografia tomada en cu polideportivo de la misma universidad en su techado en arco.

13 de sep de 2009.

trabajo estruc isostáticas

Fotografia en cu residencia, mostrando columnas en forma de arco.

domingo 13 de sep de 2009

manzanita

que tan parecido es la manzana a una gran mujer

cimiento de mamposteria intermedio corrección

nota. Esta imagen esta ya en la anterior, solo se anexo en la parte inferior de la viga, el terreno compacto. color cafe.

cimiento colindante corrección

nota: sus especificaciones ya estan en la inagen anterior.

columna simple corrección

bien, pues representa un armado simple en donde las varillas van adjuntas a la columna 2, despues de la original, es decir, van de forma paralela entre si, a una distancia de 20cm, vease cotas.

zunchado corrección

Esta columna, representa en forma rectangular y esta misma en otra a una distania de si misma a 1.5m ofsset. en donde de esta se apoya la varilla zunchada con una magnitud, de 20m, cada una.

columna c-6 corrección

columna redonda con estribo zunchado ( mismas caracteristicas que la de estribo simple)

columna c-5 corrección

La columna redonda o circular con estribo simple, tiene un diamtero de 30m, color azul, en la cual, se desprende otra a una distancia de .1m con un ofsset color violeta. en donde existen 8 varillas de núm 3 color verde, adjuntas a la misma, abrazando de esta manera a la columna redonda.

columna c-4 corrección

La columna rectactangular con doble estribo, se muestra de esta forma, en donde la columna principal, tiene una medida de 20m de ancho x 30m de altura colr azul, la cual despues se emprende otra misma a una distncia de .1m que la original, (ofsset) color violeta, cuyos vertices, estan en forma eléptica, en la cual las varillas se adaptan de forma correcta de núm 3. en cada uno de sus esquinas y en medio con las dos varillas hace el doble estribo.

Varillas (verde)

columna (azul)

columna 2 ( violeta)

cotas (lila)

columna c-3 correción

Esta columna representa columna rectangular con doble estribo simple en cada vertice, una varilla de núm 3, la cual representa con dos mas en la mitan de la columna de dicha caracteristicas que la de una columna cuadrada. en la segunda columna despues de la rectangular tiene sus vertices adaptados a la varilla que le corresponde. con 30m de altura y 20m de nacho.

columnac-2 corrección

Esta columna al igual que cualquier otra columna, representa un armado de doble estribo, solo que con un armado abrazando a las varillas de núm 3, que se encuentran en el centro, dejando sin interasección la de las extremos. al igual que la anterior tiene las mismas caracteristicas, en cuanto a su medida y distancia de columna.

columna c-1corrección

Esta columna, representa el armado de una columna cuadrada con doble estribo ,c omo se muestra, en cada vertice una varilla de num 3 y dos mas en su centro que las representa los circulos de color verde. en donde la columna de medida de 25m en color azul, y el de doble estribo con un ofsset de .1m en color violeta.

de esta forma se puede apreciar la columna c-1 con doble estribo.

Losa corrección

Este trabajo en dibujo, muestra la estructura de una losa, en la cual se puede apreciar algunos de sus puntos mas importantes, tales como una linea punteada de color rojo, y en la cual hay tres cuadrados de color, cada cuadro representado con una magnitud de 8cm. con varillas de núm 3 a cada 5 cm.en color verde. en la cual se puede ver un circulo donde muestra la vobedilla que esta en color azul. y asi las medidas correspondientes en color naranja.

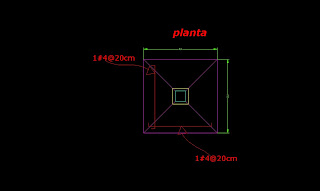

planta de zapata corrección

Esta es la planta que tiene forma cuadrática, con una medida de 2.1m. (vease cotas verdes) que en el interior se muestra la columna de color azul y posteriormente el dado en color amarillo, concentrando cuatro apoyos partiendo de cada una de sus extremos que vienen de la planta, color violeta. con una varilla de núm 4 a cada 20 cm, del lado izquierdo. y asu lado superior por lo consiguiente en color rojo con la misma medida.

zapata corrección

Mostrando este dibujo de como se aprecia su armado y diseño de la misma, con las siguientes características: su longitud es de 2.1m. con una altura mas a sus extremos de .2 metros y en la parte superior de .45m. todo esto caractarizado con color rojo que bie especifica el contorno de la zapata. en su interior podemos ver una varilla de núm 4 rojo, que esta sujeta casi equidistante a su longitud de la zapata. despues en su interior de ambos lados en su altura se muestra una varilla de núm 5 mas 4 de núm 4. que abrazdos a esta varillas se encuentran varillas de núm 3 color azul a una distancia de 20 cm, que se van en forma de relevo desde abajo hasta la parte superior. de esta manera se concentra la información de esta misma en sus medidas con las cotas correspondientes de color naranja.

sección t-1 corrección

sección- trabe corrección

esta fígura es adicional de armado de la viga (trabe-1) con las mismas caracteristícas cotas en color violeta, de ancho .35cm y de altura .70cm, posteriormente se muestra la sección t-1 color naranja y la varilla de num 5. en color azul. amarrando bien las varillas en doble estribo en su armado

trabe-1 corrección

Este dibujo, muestra la estructura de una viga de concreto (trabe -1), lo cual como se muestran sus dimensiones, tiene de ancho .70 m y 5.00m de largo,(veáse cotas color violeta) como consiguiente una varilla de 2#5 en colr azul, que una esta en sentido flexionante de lado de izquierda a derecha de 1m, con flexión de 135°, y de lado derecho a izquierda de igual manera de 1m y haciendo flexión de 45°, con la longitud restante que le pertenece a la "varilla flexionante".
posteriormente con una armadura de est# 3, 4@5 rojo), 3@7 (rojo), cabe mencionar que aplica en ambos lados al inicio de la viga, y el resto de espacio @15 (rojo con una sepación mas que al las del inicio justo a la mitad de la viga ). y bien en el perimetro de la viga en color naranja.
De esta forma puede apreciarse como es dicha estructura y armado de la misma.

trabe-1 corrección

tarea 7 cimiento de mamposteria intermedia

En este dibujo se muestra la cimentación intermedia. en la cual lleva una medida de 80cm de largo, y 80 cm de altura, con un color azul, que en el interior muestra mamposteria de piedra braza en color verde. en el lado superior muestra la cadena de cimentación en color azul con medida de 20cm. con un impermeabilizante de 1cm de separación en color violeta. y en la corona con un muro de tabique de 15 cm. y bien en la parate interior de la zapata se muestra el terreno compacto en color cafe. con la linea punteada color roja denominda con la letra B.

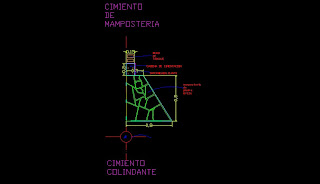

tarea 7 cimentación de mamposteria

bien pues este dibujo, muestra lo que es un cimiento de mamposteria ( cimiento colindante), de la cual tiene una medida de 80 cm. de largo, al igual de altura y 20cm en la cadena de cimentación, color ( azul), que como se muestra al interior las piedras en color (verde) que se le da el nombre de mamposteria de piedra braza. junto con su impermeabilizante, que aparta con una mediada de 1cm. color (violeta), y por ùltimo un muro de tabique de 15cm en color naranja que se muestra en la corona.

denominado A, a la linea punteada color roja.

columna zunchado

columna simple

columna c-6

columna c-5

columna c-4

columna c-3

columna c-2

columna c-1

tarea cinco

tipos de columnas

la categoria de columnas se asigna a partir de sus condiciones de trabajo. este es dislado y debe estar relacionado en la transformación de carga en el aje vertical del cimiento. a partir de una dimensión No menor a 600cm2 y una altura no mayor a 3.20 m . Estos pueden ser; cuadrada o redondas su refuerzo horizontal, según la necesidad y grado de confinamiento que requiere el cálculo.

en cuanto a realizar cada una de las columnas tales como: columna cuadrada con estribo simple, columna cuadrada con estribo doble, columna rectangular con estribo simple,columna rectangular con estribo doble, columna redonda con estribo simple, columna redonda con estribo zunchado. que las primeras muestra sus dimenciones de 20 y 25 cm con color azul y un ofsset con .2 cm de color rosa. cada una de las columnas muestran sus caracteristicas correspondientes como se muestra en cada una de las columnas.

tarea 4

Este carto trabajo, muestra el diseno de una bovedilla-vigueta.

las lineas de color verde muetran la estructura de dicha figura, las de color rojo muestra la linea punteada, que va en el interior de la estructura (verde), con una separación de .05 m. En la primera estructura donde se muestra la vigueta, tiene altura de 4.90 m y de ancho de 6.75m, de esta manera se recorre hacia abajo con las mismas longitudes de la primera estructura, dando de ancho 6.75m y de altura de 5.10m, y al lado izquierdo al igual de 5.10m de altura y 6.35m de ancho. k-1 representado por color azul marino, y por último la bovedilla que se muestra en la circunferencia tambien representada por azul.

De esta manera queda expresada malla electrosoldada capa de compresión

tarea 3 trabe -1

Este tercer dibujo, muestra la estructura de una viga de concreto (trabe -1), lo cual como se muestran sus dimensiones, tiene de ancho .70 m y 5.00m de largo,(veáse cotas) como consiguiente una varilla de 2#5, que una esta en sentido flexionante de lado de izquierda a derecha de 1m, con flexión de 135°, y de lado derecho a izquierda de igual manera de 1m y haciendo flexión de 45°, con la longitud restante que le pertenece a la "varilla flexionante".

posteriormente con una armadura de est# 3, 4@5 (verde), 3@7 (amarilla), cabe mencionar que aplica en ambos lados al inicio de la viga, y el resto de espacio @15 (azul).

De esta forma puede apreciarse como es dicha estructura y armado de la misma.

trabe

tarea 2

TAREA UNO

ESTE TRABAJO FUE REALIZADO EN LA SALA DE COMPU DE LA UNIVERSIDAD CON LAS HERRAMIENTAS BASICAS YA VISTAS EN CLASES ANTERIORES CON LA AYUDA DEL ARQUITECTO CARLOS RICAÑO, SE PUEDE APRECIAR ESTE OBJETO CON COLORES REALES, CON UN TIEMPO APROXIMADO DE QUINCE MINUTOS.

tarea uno

este dibujo fue hecho por maunuel
